在生物样本存储领域,30
升液氮罐因其适中的容量和灵活的适用性,成为实验室、医疗机构及生物制药企业的常用设备。如何高效利用其内部空间,选择适配的冻存架,是提升存储效率与操作便捷性的关键。本文将从液氮罐参数、冻存架设计原理、选型要点及创新应用等方面展开详细分析。
30
升液氮罐的内部空间布局由口径、内胆直径、有效高度三大参数决定,这些参数直接限定了冻存架的物理尺寸。以主流品牌为例:
-
东亚 YDS-30-125:口径
125mm,内胆直径约 110mm,有效高度约 500mm,适配多层抽屉式冻存架。
-
Thermo
Fisher 30L:口径 64mm,内胆直径约 55mm,适合单提桶式冻存架,每层可容纳 25 格冻存管。
-
众盼鑫
YDS-30 系列:提供 50mm、80mm、125mm 三种口径选择,不同口径对应不同的冻存架直径范围(如 125mm
口径可适配直径≤115mm 的冻存架)。
值得注意的是,液氮罐的颈管直径会影响冻存架的进出通道。例如,50mm
口径的液氮罐仅能容纳直径≤45mm 的冻存架,而 125mm 口径可支持更大尺寸的多层结构。
冻存架的设计需兼顾空间利用率、操作便捷性、样本安全性三大维度。以下是主流设计方案的对比分析:
-

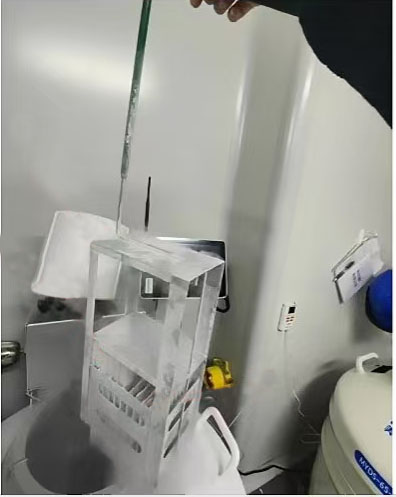

传统方形冻存架
-
结构特点:采用多层隔板框架式焊接,每层配置
25 格冻存盒(适配 2ml 冻存管),总高度通常为 120-270mm。
-
适配场景:适用于
125mm 口径液氮罐,如 YDS-30-125 可容纳 6 个 4 层 25 格冻存架,总存储量达 600 管。
-
局限性:空间利用率较低,每层仅能放置
25 管,且提桶重量较大(约 3-5kg),人工取放不便。
-
圆形冻存架的突破性设计
-
创新点:突破方形结构限制,采用圆形分格板,每层可容纳
37 个 2ml 冻存管,空间利用率提升 48%。
-
技术实现:通过优化冻存管排列(中心
1 孔 + 外围 36 孔),在直径 97mm 的圆形区域内实现高密度存储,适配金凤等品牌的圆形提筒。
-
应用案例:YDS-30-125
搭配 6 层 37 孔冻存架,总存储量可达 222 管,较传统方案提升 77%。
-
竖式冻存架的人机工程优化
-
设计原理:将冻存盒由水平放置改为竖式排列,单个冻存架重量降低
50%(约 1.5kg),同时适配圆柱状液氮罐的密集摆放。
-
技术参数:存储单元尺寸为
142mm×54mm,适配 140mm×52mm 的冻存盒,每层可放置 100 管,且支持抽屉式快速存取。
-
安全性提升:部弹片卡锁设计防止冻存盒滑落,液氮流入流出孔确保低温均匀性。
-
尺寸匹配的黄金法则
-
直径约束:冻存架外径需小于液氮罐内胆直径
2-5mm(如 125mm 口径罐适配≤115mm 外径的冻存架)。
-
高度控制:冻存架总高度应低于液氮罐有效高度
50-100mm,确保提桶操作空间。例如,500mm 有效高度的液氮罐,冻存架高度建议不超过 400mm。
-
承重验证:单个冻存架满载重量(含样本)需≤液氮罐提桶承重极限(通常为
5-10kg)。CRYOTHERM 等品牌通过轻量化设计,将 37 孔冻存架重量控制在 2.3kg 以内。
-
材质与结构的精细化选择
-
材质优选:304
不锈钢冻存架耐腐蚀性强,-196℃低温下机械性能稳定,寿命可达 10 年以上。
-
结构创新:导轨式侧取冻存架可减少液氮挥发(较传统提桶式降低
30%),而带锁盖设计的冻存架能防止样本混淆。
-
兼容性测试:建议冻存架与液氮罐进行匹配测试,确保提桶与颈管接口无缝对接,避免液氮泄漏。
-
合规性与智能化升级
-
GMP
合规设计:如 CRYOTHERM 液氮罐配套冻存架采用全焊接结构,无卫生死角,符合《21 CFR 211》对生物样本存储的要求。
-
智能管理集成:部分冻存架集成
RFID 标签,可与液氮罐智能管理系统联动,实现样本位置实时追踪与温湿度数据记录。
-
常规细胞存储
-
方案配置:125mm
口径 30 升液氮罐 + 6 个 4 层 37 孔圆形冻存架,总存储量 222 管,适配脐带血、干细胞等样本长期保存。
-
操作优化:采用机械吊臂(如绿冻自由伸缩款)辅助取放,降低劳动强度,提升效率
3 倍以上。
-
疫苗批量存储
-
方案配置:80mm
口径 30 升液氮罐 + 5 层 25 格方形冻存架,总存储量 125 管,配合气相存储模式(样本不接触液氮),避免交叉污染。
-
安全冗余:冻存架采用双锁扣设计,可承受液氮罐倾倒时的冲击力,确保极端情况下样本安全。
-
移动应急存储
-
方案配置:50mm
口径 30 升液氮罐 + 3 层 25 格提桶式冻存架,总存储量 75 管,空罐重量仅 13.5kg,便于车载运输。
-
防护设计:冻存架表面喷涂特氟龙涂层,增强抗冲击性,适应
- 20℃至 50℃的温度波动环境。
-
空间密度的持续突破
新型冻存架通过三维立体结构(如螺旋式排列)和微管冻存技术(单管容量
0.5ml),可将 30 升液氮罐的存储量提升至 1000 管以上,较传统方案提升 5 倍。
-
人机协作的智能化
结合
AI 视觉识别与机械臂技术,冻存架可实现自动定位、扫码存取、异常预警等功能,显著降低人为操作失误率。
-
可持续性设计
采用可降解塑料与轻量化合金材料,冻存架的碳足迹较传统不锈钢产品降低
40%,符合欧盟 RoHS 指令与中国 “双碳” 政策要求。
30
升液氮罐与冻存架的适配关系,本质上是
空间、效率、安全的三角平衡。通过精准把握
东亚液氮罐参数、科学选择冻存架类型、合理规划存储布局,实验室可实现样本管理的标准化与智能化。随着生物样本库建设的规模化发展,冻存架的创新设计将进一步向高密度、低能耗、易操作方向演进,为生命科学研究提供坚实的基础设施保障。
