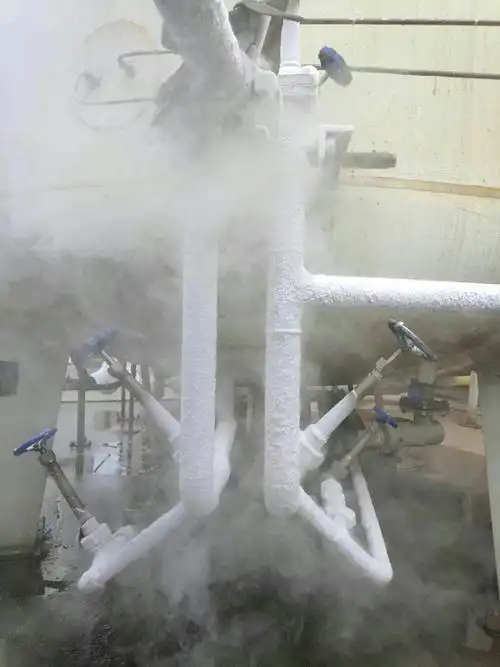

在工业生产及科研等诸多领域中，液氮因其极低的温度（沸点为 -196°C），常被用作优良的冷却剂，在食品速冻、医疗冷冻保存、半导体制造等行业发挥着关键作用。然而，液氮低温管道在使用过程中极易出现结霜现象，这一问题不仅影响管道的正常运行，还可能引发一系列安全隐患及经济损失。
一、结霜原因剖析
（一）热交换因素
液氮在管道内流动时，由于其温度远低于环境温度，会与管道周围环境发生强烈的热交换。外界的热量持续传入管道，使得管道壁面温度迅速降低。当管道壁面温度低于周围空气的露点温度时，空气中的水蒸气便会在管道表面凝结成小水滴，随着时间推移，这些小水滴逐渐冻结形成霜层。例如，在夏季高温且湿度较大的环境中，这种热交换导致的结霜现象会更为明显。
（二）管道保温缺陷
-
保温材料选择不当：若选用的保温材料导热系数较高，无法有效阻止热量传递，就难以维持管道内液氮的低温状态，从而促使结霜发生。如一些劣质的保温棉，其保温性能远不及专业的低温保温材料。
-
保温层厚度不足：保温层厚度若不能满足实际需求，在热传导作用下，管道与外界的热交换仍会较为剧烈，导致管道壁面温度下降，引发结霜。以长距离输送液氮的管道为例，如果保温层厚度过薄，热量会在输送过程中不断侵入管道，致使结霜问题愈发严重。
-
保温层破损或老化：在管道长期使用过程中，保温层可能会因机械损伤、日晒雨淋等原因出现破损，或者随着时间推移逐渐老化，其保温性能大幅下降。破损或老化的保温层无法有效隔绝外界热量，使得管道结霜风险显著增加。例如，在施工现场，管道的保温层可能会因施工器械的碰撞而破损，进而引发结霜问题。
（三）管道设计不合理
-
管道布局不合理：若管道在布置时存在过多的弯头、阀门等部件，会增加液氮流动的阻力，导致液氮在局部区域流速减慢，停留时间延长。这使得该区域管道与外界的热交换时间增加，温度降低，更容易结霜。比如，在一些复杂的工业管道系统中，不合理的管道布局常常导致特定部位频繁结霜。
-
管径选择不当：管径过大，液氮在管道内的流速过低，会使液氮与管道壁接触时间过长，过多吸收管道壁的热量，导致管道壁面温度下降结霜；管径过小，则会造成液氮流动阻力过大，压力降增加，同样可能引发结霜问题。例如，在设计初期，若未根据实际液氮流量准确计算管径，就容易出现管径选择不当的情况，从而导致结霜现象。
（四）气体泄漏
管道连接处密封不严或管道本身存在微小裂缝，会导致液氮泄漏。泄漏出的液氮迅速汽化，吸收大量热量，使周围环境温度急剧降低，空气中的水蒸气在低温区域迅速凝结成霜。这种情况下，结霜位置通常集中在泄漏点附近，且结霜速度较快。例如，在一些使用年限较长的管道系统中，由于密封件老化，管道连接处容易出现气体泄漏，进而引发局部结霜问题。
二、结霜带来的危害
（一）影响管道输送效率
霜层的不断积累会增加管道的热阻，使得外界热量更易传入管道内，液氮吸收热量后部分汽化，导致管道内气相比例增加，从而影响液氮的输送效率。同时，霜层的厚度逐渐增大，还可能缩小管道的流通截面积，进一步阻碍液氮的正常流动，降低输送量。
（二）增加能源消耗
为了维持管道内液氮的低温状态，在结霜情况下，需要消耗更多的能源来补偿因热交换增加而损失的冷量。例如，制冷设备需要加大制冷功率，这无疑增加了整个系统的能源消耗，提高了运行成本。
（三）引发安全隐患
-
管道破裂风险增加：霜层在管道表面的不均匀积累会产生额外的应力，当应力超过管道材料的承受极限时，可能导致管道破裂。此外，由于结霜导致的管道局部冷脆现象，也会降低管道的强度，增加破裂风险。一旦管道破裂，液氮泄漏会对周围人员和设备造成严重危害。
-
冻伤和窒息危险：泄漏的液氮迅速汽化形成低温氮气云，若人员不慎接触，极易造成冻伤。同时，氮气云会稀释周围空气中的氧气含量，当氧气浓度降低到一定程度时，会引发人员窒息危险。
（四）缩短管道使用寿命
结霜过程中的热胀冷缩以及霜层对管道表面的腐蚀作用，会加速管道的老化和损坏，缩短管道的使用寿命。频繁的结霜和除霜操作，也会对管道造成机械损伤，进一步降低管道的可靠性和耐用性。
三、解决方案
（一）优化管道保温
-
选用优质保温材料：应选择导热系数低、保温性能好且适用于低温环境的保温材料。例如，聚氨酯泡沫塑料是一种常用的低温保温材料，其导热系数可低至 0.02 - 0.03W/(m・K)，具有良好的隔热性能和闭孔结构，能有效阻止热量传递和水蒸气渗透。此外，气凝胶毡也是一种性能的保温材料，其导热系数极低，在液氮低温环境下能发挥出色的保温效果。
-
合理确定保温层厚度：根据管道的使用环境、输送介质温度、流量等因素，通过专业的热工计算来确定合适的保温层厚度。一般来说，对于液氮低温管道，保温层厚度通常在 50 - 100mm 之间。在高温、高湿等恶劣环境下，可适当增加保温层厚度，以确保良好的保温效果。例如，在热带地区使用的液氮管道，保温层厚度可能需要达到 100mm 以上。
-
加强保温层施工质量控制：在保温层施工过程中，要确保保温材料紧密贴合管道表面，避免出现空隙和裂缝。对于管道的弯头、阀门、法兰等部位，应进行特殊的保温处理，采用定制的保温管件或增加保温材料的层数，以保证这些易散热部位的保温效果。同时，加强对保温层施工质量的检验，确保施工符合相关标准和规范要求。
（二）改进管道设计
-
优化管道布局：在设计管道系统时，应尽量减少弯头、阀门等部件的数量，使管道布局简洁流畅，降低液氮流动阻力，减少局部结霜的可能性。同时，合理规划管道走向，避免管道穿越高温、高湿区域，减少外界环境对管道的不利影响。例如，在工厂车间内布置液氮管道时，应避开蒸汽管道等热源附近区域。
-
合理选择管径：根据液氮的流量、流速等参数，通过的水力计算来选择合适的管径。确保液氮在管道内以合理的流速流动，一般推荐液氮的流速在 2 - 5m/s 之间。流速过快可能导致管道磨损加剧，流速过慢则容易引发结霜问题。同时，要考虑管道的压力降要求，保证管道系统的正常运行。
（三）安装加热装置
-
电加热带：在管道外壁缠绕电加热带，通过电加热的方式提高管道表面温度，防止水蒸气凝结结霜。电加热带具有加热速度快、温度控制精准等优点。可根据管道的实际情况选择合适功率的电加热带，并配备温度控制器，根据管道壁面温度自动调节加热功率，确保管道温度始终维持在露点温度以上。例如，对于一些短距离的液氮管道或局部易结霜部位，电加热带是一种较为便捷有效的加热方式。
-
蒸汽伴热：利用蒸汽作为热源，通过蒸汽管道与液氮管道并行铺设，将蒸汽的热量传递给液氮管道，提高管道温度。蒸汽伴热系统适用于长距离管道或对温度稳定性要求较高的场合。在设计蒸汽伴热系统时，要合理确定蒸汽管道的管径、蒸汽流量以及伴热方式（如单根伴热、双根伴热等），确保伴热效果均匀且稳定。同时，要注意蒸汽冷凝水的排放，避免积水对管道造成损害。
（四）加强系统密封性
-
定期检查管道连接处：对管道的法兰、螺纹、焊接等连接处进行定期检查，查看是否存在密封不严、泄漏等问题。可采用肥皂水涂抹、氦质谱检漏仪检测等方法进行查漏。对于发现的泄漏点，及时进行修复，如更换密封垫片、重新焊接等，确保管道系统的密封性良好。
-
选用高质量密封件：在管道安装过程中，应选用质量可靠、耐低温的密封件，如聚四氟乙烯垫片、橡胶密封 O 型圈等。这些密封件在液氮低温环境下仍能保持良好的密封性能，有效防止液氮泄漏。同时，要注意密封件的安装方法和安装质量，确保密封件正确安装，无扭曲、变形等情况。
（五）建立监测与维护体系
-
安装监测设备：在管道系统中安装温度传感器、压力传感器、湿度传感器等监测设备，实时监测管道内液氮的温度、压力以及周围环境的湿度等参数。通过数据采集与传输系统，将监测数据传输至中控室，以便工作人员及时了解管道运行状态。一旦发现参数异常，如管道壁面温度过低、环境湿度超标等，及时采取相应措施进行处理。
-
制定定期维护计划：制定详细的管道维护计划，定期对管道进行检查、清洁、保养等工作。检查内容包括保温层是否完好、加热装置是否正常运行、管道连接处是否密封等。定期清洁管道表面的灰尘、污垢等杂质，防止其影响管道的散热和保温性能。同时，对监测设备进行校准和维护，确保其测量数据的准确性和可靠性。
