液氮杜瓦罐气化效率：机制、影响因素与优化策略

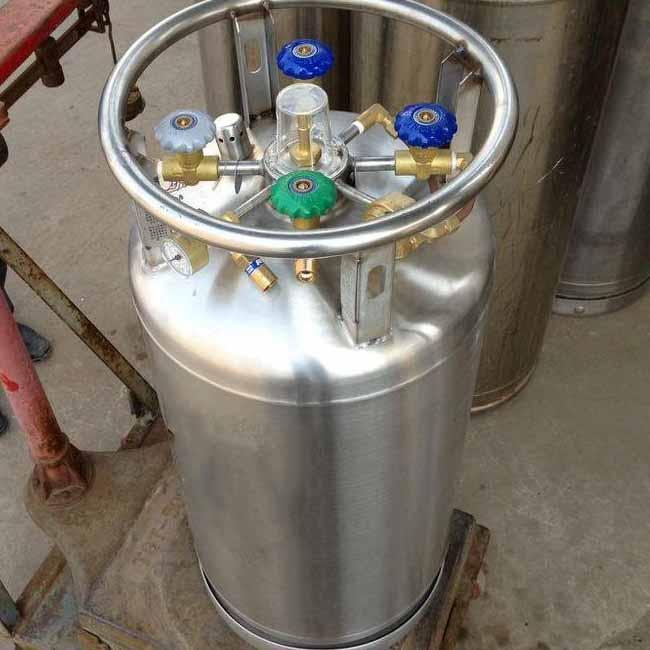

一、气化效率的本质与核心指标

• 静态蒸发率：罐体静置时的自然气化速率，反映绝热性能的核心参数。
• 动态气化量：增压输出时的气化能力，与增压盘管设计、环境温度等因素相关。
• 冷量利用率：液氮气化吸收的冷量用于预冷管路或回收利用的比例。

二、影响气化效率的关键因素

（一）绝热系统性能

1. 真空层质量
   杜瓦罐通过双壁真空夹层（压力≤0.001Pa）隔绝热传导，真空度下降会导致热漏率上升。例如，真空度从 10⁻⁴Pa 升至 10⁻²Pa 时，热漏率可能增加 10 倍。
   • 检测方法：使用电离真空计连接金属规管，实时监测真空度。正常真空度应≤200 微米汞柱（0.20mmHg），否则需返厂修复。
2. 绝热材料与结构
   夹层内填充多层反射屏（如铝箔）和吸附剂（活性炭 / 分子筛），可将热辐射反射率提升至 95% 以上。新型复合材料杜瓦罐（如 GTL 产品）采用碳纤维外壳，质量比（液氢重量 / 罐体自重）超过 55%，蒸发率降至 1%/ 天以下。

（二）操作与环境条件

1. 温度与湿度
   环境温度每升高 10℃，热传导速率增加约 15%。高湿度环境会在罐体表面形成冷凝水，进一步加剧热损失。例如，在 35℃、湿度 80% 的环境中，杜瓦罐的日蒸发率可能比标准条件（25℃、湿度 40%）高 30%。
2. 增压与排液操作
   • 增压盘管效率：开启增压阀后，液氮通过盘管与外筒热交换气化。盘管表面积不足或布局不合理会导致气化量受限，例如某型号杜瓦罐内置盘管的大气化量为 9.2m³/h，外置盘管可提升至 30m³/h。
   • 排液方式：直接排液会导致大量冷量浪费，采用汽化后输出可将冷量利用率提高至 80% 以上。
3. 使用频率与预冷处理
   频繁开启颈塞会破坏内部气液平衡，导致压力波动和气化量增加。预冷不足（如未分三次梯度注入液氮）可能使内胆温度骤降，加速液氮气化。

（三）罐体设计与维护

1. 结构设计缺陷
   • 颈管散热：颈管材料导热系数高（如不锈钢）会增加热传导，采用 ** 玻璃纤维增强塑料（GFRP）** 可降低 30% 热漏。
   • 液位计与阀门：磁翻板液位计卡滞或阀门密封失效会导致气体泄漏，例如某实验室因液位计冻堵未及时处理，日蒸发率从 0.8% 升至 2.5%。
2. 维护周期与方法
   • 真空度检测：建议每 6-12 个月检测一次，发现真空度下降需立即抽真空或更换绝热材料。
   • 阀门维护：定期清洁增压阀和排液阀密封面，更换老化 O 型圈，防止因泄漏导致压力损失。

三、气化效率优化的技术路径

（一）材料与结构创新

1. 高性能绝热材料
   • 多层复合绝热（MLI）：由镀铝聚酯薄膜和玻璃纤维间隔层组成，导热系数低至 0.0001W/(m・K)，比传统珠光砂绝热效果提升 5 倍。
   • 复合材料外壳：如 GTL 公司的液氢杜瓦罐采用碳纤维 - 环氧树脂复合材料，质量比达 55%，蒸发率仅 1%/ 天，且可在 20 秒内完成从室温到 20K 的快速冷却。
2. 智能化控制系统
   • 真空度实时监测：通过内置金属规管和电离真空计，实现夹层真空度的动态显示，及时预警真空失效。
   • 自适应增压调节：根据用气量自动调整增压阀开度，避免过度气化。例如，某医院采用智能控制系统后，液氮损耗降低 18%。

（二）操作流程优化

1. 预冷与充装规范
   • 梯度预冷：分三次注入液氮（每次间隔 15 分钟），逐步降低内胆温度，减少热应力和气化量。
   • 充装压力控制：使用低温液体泵替代压差充装，避免金属软管导热导致的气化损失。某企业改造后，充装过程中气体损耗减少 60%。
2. 冷量回收技术
   • 气化冷量利用：将气化后的氮气通过换热器冷却实验室空调系统，每升液氮可回收约 411kJ 冷量，相当于 1.2kWh 电能。
   • 液体回流预冷：将部分液氮回流至颈管，降低颈管温度，减少外界热量传入。某高校采用此方法后，日蒸发率从 1.2% 降至 0.9%。

（三）环境与维护管理

1. 环境控制
   • 恒温恒湿室：将杜瓦罐置于 20±2℃、湿度 40%-60% 的环境中，可使日蒸发率降低 20%-30%。
   • 遮阳与通风：避免阳光直射罐体，保持周围空气流通，减少环境热辐射和对流影响。
2. 预防性维护
   • 定期检漏：使用氦质谱检漏仪检测焊缝和阀门接口，确保年漏率≤1×10⁻⁹Pa・m³/s。
   • 安全阀校验：每 12 个月送专业机构检测，确保起跳压力准确（通常为工作压力的 1.1 倍）。

四、典型案例与数据对比

五、风险控制与合规性

1. 压力管理
   • 正常工作压力为 0.3-0.8MPa，超压时安全阀自动起跳。若压力持续升高，需立即关闭增压阀并检查真空度。
   • 长期闲置罐体需充入干燥氮气（0.02MPa）封存，防止内部锈蚀。
2. 安全标准
   • 杜瓦罐需符合《固定式压力容器安全技术监察规程》（TSG 21）和 ISO 11114-4 标准，定期接受压力容器检验。
   • 医疗领域使用的杜瓦罐需通过生物相容性测试，确保液氮纯度≥99.999%。

六、未来发展趋势

1. 材料创新
   新型纳米多孔绝热材料（如气凝胶）的导热系数可低至 0.0015W/(m・K)，有望将蒸发率进一步降低至 0.1%/ 天以下。
2. 智能化集成
   结合物联网（IoT）技术，实现远程监控与预测性维护。例如，通过传感器实时监测真空度、压力和液位，系统自动预警并生成维护工单。
3. 多能互补系统
   将杜瓦罐与低温余热回收装置结合，形成 “液氮气化 - 冷量利用 - 废热再循环” 的闭环系统，综合能效提升 30% 以上。
