高压液氮管道用什么材质的法兰比较好

发布日期:2025-07-04  阅读量:93

高压液氮管道的法兰材质选择需同时满足低温韧性(适应 - 196℃液氮环境)、高压强度(抵抗管道内压)、耐腐蚀性(避免液氮中微量杂质腐蚀) 三大核心要求,同时需符合相关标准(如 ASME B31.3、GB/T 20801 等)。以下是具体选型分析及推荐:

一、核心选型原则

  1. 低温韧性优先:液氮温度为 - 196℃,普通碳钢(如 Q235)会因 “低温脆性” 导致韧性急剧下降,易发生脆断,严禁使用。需选择在 - 196℃下仍保持良好冲击韧性(冲击功≥27J,依据 GB/T 229 低温冲击试验标准)的材料。
  2. 高压强度适配:高压管道(通常指设计压力≥10MPa)的法兰需承受较高内压,材质需具备足够的抗拉强度(σb≥485MPa)和屈服强度(σs≥250MPa),同时需通过耐压试验验证密封性。
  3. 耐腐蚀性要求:液氮本身无腐蚀性,但可能含微量水分或杂质(如氧气、二氧化碳),需避免材质因锈蚀导致密封失效或强度下降。

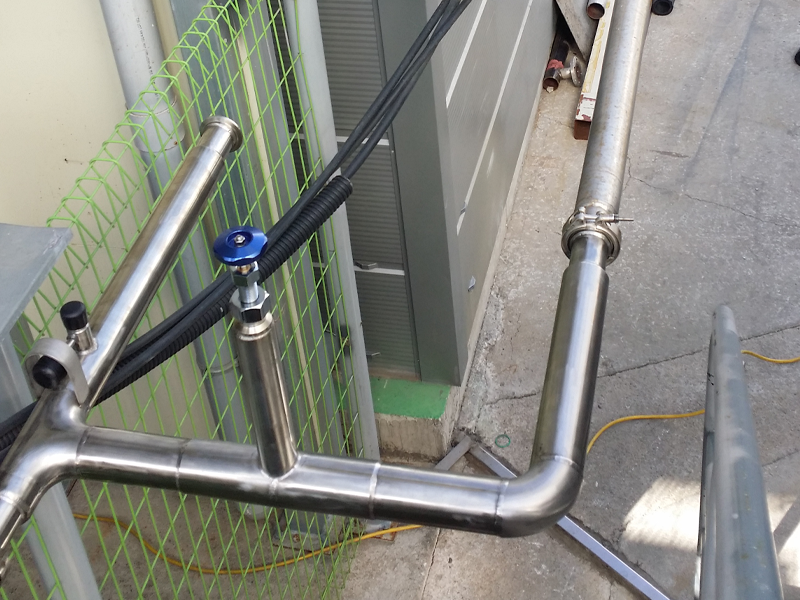

液氮管路

二、推荐材质及适用场景

1. 奥氏体不锈钢(,适用绝大多数高压液氮场景)

  • 典型牌号:304(06Cr19Ni10)、316(06Cr17Ni12Mo2)。
  • 核心优势
    • 低温韧性优异:-196℃下冲击功可达 100J 以上,远超标准要求,无低温脆性风险;
    • 耐腐蚀性强:含 Cr(18%-20%)、Ni(8%-12%),可抵抗液氮中微量杂质的腐蚀,避免锈蚀导致的密封面损坏;
    • 强度适配:抗拉强度 520-720MPa,屈服强度≥205MPa,可满足设计压力≤30MPa 的高压场景(需通过锻造工艺强化)。
  • 细分选择
    • 304 不锈钢:性价比高,适用于干燥、无腐蚀性杂质的液氮系统(如实验室、低温储罐连接管道);
    • 316 不锈钢:因含 Mo(2%-3%),耐点蚀、缝隙腐蚀能力更强,适用于潮湿环境或液氮中可能含微量氯离子的场景(如化工、海洋工程),成本比 304 高 20%-30%。

2. 9% 镍钢(超高压 / 极端低温场景备选)

  • 典型牌号:09MnNiDR(低温压力容器钢)、SA-353(美国标准)。
  • 核心优势
    • 超高压适配:抗拉强度 570-740MPa,屈服强度≥390MPa,可承受设计压力≥30MPa 的超高压系统(如大型液氮储槽外输管道);
    • 极端低温韧性:-196℃下冲击功≥47J,低温性能优于部分不锈钢,且焊接性能稳定(需匹配专用低温焊条,如 W707Ni)。
  • 局限性
    • 耐腐蚀性弱于不锈钢(需表面防腐处理,如镀锌或涂覆低温防腐漆);
    • 成本高(约为 304 不锈钢的 1.5-2 倍),加工难度大(需控制焊接热输入,避免脆化),仅在超高压(≥30MPa)或不锈钢强度不足时选用。

3. 其他禁用或不推荐材质

  • 普通碳钢(Q235、20# 钢):-196℃下冲击功接近 0,脆断风险极高,严禁使用;
  • 低合金结构钢(如 16Mn):-40℃以下韧性显著下降,-196℃下完全脆化,不适用;
  • 铜或铜合金:低温下强度不足(抗拉强度≤300MPa),且高压下密封面易变形,仅适用于低压(≤1MPa)场景,排除高压管道。

三、法兰制造工艺要求

无论选择哪种材质,高压液氮管道法兰需满足锻造工艺(而非铸造),原因如下:




  • 铸造法兰可能存在气孔、砂眼等缺陷,在高压低温下易成为泄漏或脆断的隐患;
  • 锻造法兰通过锻压消除内部缺陷,晶粒更致密,强度比铸造高 20%-30%,且冲击韧性更稳定。

四、标准与合规性

  • 国内场景需符合《压力管道规范 工业管道》(GB/T 20801),明确规定 “低温管道(设计温度≤-20℃)的法兰材料需进行低温冲击试验”;
  • 国际场景需符合 ASME B31.3,要求奥氏体不锈钢法兰在 - 196℃下冲击功≥20J(V 型缺口),9% 镍钢需≥34J。

总结推荐

  • 常规高压(10-30MPa):优先选择锻造 304 不锈钢法兰(经济适用)或锻造 316 不锈钢法兰(耐腐蚀需求);
  • 超高压(≥30MPa):选用锻造 9% 镍钢法兰(需配合防腐处理和专用焊接工艺)。
选型时需同时验证材质的低温冲击试验报告、耐压试验记录,并确保法兰密封面形式(如榫槽面、凹凸面)与垫片(推荐金属缠绕垫,材质匹配不锈钢或镍合金)适配,避免低温下密封失效。
