在液氮输送、低温冷链、生物样本库、半导体制造、航空航天等领域，液氮真空管已成为保障深冷介质稳定输送的核心装备。与普通保冷管道不同，液氮真空管工作在 - 196℃极端低温环境，同时承受真空绝热与压力输送双重工况，其设计、制造、安装与验收必须严格遵循与行业强制规范，才能确保安全、绝热、耐用、低损耗运行。本文系统梳理液氮真空管适用的设计规范、核心技术要求、材料选型、结构设计、安全校验与工程应用要点，为设备选型、工程设计与验收提供权威依据。

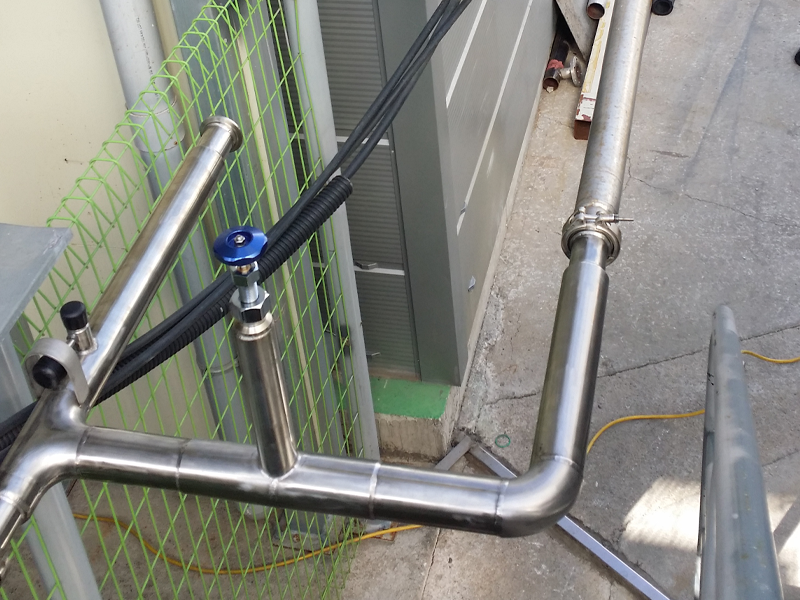

一、液氮真空管核心适用设计规范体系
液氮真空管属于真空绝热低温压力管道，同时涉及压力容器、真空设备、压力管道、绝热工程四大技术领域，必须执行多层规范叠加要求。
1. 核心专用标准
-
JB/T 12665-2016《真空绝热低温管》
国内液氮真空管核心专用标准，适用于设计温度 - 196℃~+50℃、内管设计压力≤4.0MPa、公称直径 DN25~DN500 的真空绝热管道，明确规定结构、真空度、材料、强度、绝热性能、试验方法与验收规则。
-
GB/T 18442《固定式真空绝热深冷压力容器》
适用于真空绝热结构强度设计、真空寿命、密封可靠性、材料相容性等关键要求。
-
GB/T 18443《真空绝热深冷设备性能试验方法》
用于真空度、漏率、蒸发率、热损失等关键性能的定量检测。
2. 压力管道安全规范
-
TSG D0001《压力管道安全技术监察规程 - 工业管道》
-
GB/T 20801《压力管道规范 工业管道》
-
GB 50235《工业金属管道工程施工规范》
-
GB 50236《现场设备、工业管道焊接工程施工规范》
液氮介质管道属于GC2 级压力管道，设计、制造、安装、检验必须纳入特种设备监管。
3. 绝热与保冷设计规范
-
GB 50264《工业设备及管道绝热工程设计规范》
-
GB/T 4272《设备及管道绝热技术通则》
-
GB/T 8175《设备及管道绝热设计导则》
规范保冷结构、绝热厚度计算、防冷桥、防凝露、防潮层与外护层设计。
4. 材料与焊接规范
-
GB/T 24511《承压设备用不锈钢钢板及钢带》
-
ASTM A240、ASTM A333 低温韧性标准
-
ISO 3834 焊接质量体系要求
确保材料在 - 196℃下不脆裂、焊缝无缺陷。
二、液氮真空管关键设计技术规范要求
1. 设计压力与温度规范
-
内管设计压力：取工作压力的 1.1~1.25 倍，高不超过 4.0MPa。
-
外管设计压力：≥0.1MPa，满足外压稳定性与真空夹层安全泄放要求。
-
设计温度：-196℃~+50℃，覆盖液氮工况与环境温度波动。
2. 材料选型规范
-
内管：必须采用304/316L 奥氏体不锈钢，-196℃下冲击功达标，无低温脆性。
-
外管：304 不锈钢或碳钢，防腐与结构强度达标。
-
支撑件：采用玻璃钢、PEEK、聚四氟乙烯等低热导材料，严格阻断冷桥。
-
密封件：选用氟橡胶、金属缠绕垫等耐低温、高密封性材料。
3. 真空绝热结构设计规范
-
结构形式：** 双层真空 + 多层绝热（MLI）** 复合结构。
-
真空度要求：夹层封口真空度优于1×10⁻³Pa，长期运行维持10⁻²~10⁻⁴Pa。
-
绝热层：铝箔 + 玻璃纤维复合绝热纸，热导率≤0.01W/(m・K)。
-
真空寿命：设计寿命内真空度不失效，确保长期低冷损。
4. 管径、流速与布局规范
-
推荐流速：0.5~1.5m/s，避免湍流冲击与过度气化。
-
管路坡度：1‰~3‰，顺介质流向倾斜，防止低点积液。
-
弯头：曲率半径≥5 倍管径，减少阻力与冷损。
-
尽量短、直、少接头，降低泄漏风险与冷量损耗。
5. 低温收缩补偿设计规范
304 不锈钢在 - 196℃下线收缩率约 1.5‰，10 米管道收缩约 15mm，必须设置补偿装置：
-
波纹管补偿器
-
滑动支架
-
自然 L 型 / Z 型补偿
严禁刚性硬固定，避免应力拉裂。
6. 焊接与无损检测规范
-
焊接工艺：TIG 氩弧焊，洁净无氧化。
-
无损检测：100% 射线或超声波检测，合格等级不低于 Ⅱ 级。
-
低温冲击试验：焊缝与热影响区 - 196℃冲击功达标。
7. 安全附件设计规范
-
安全阀 / 爆破片：防止闷管超压。
-
真空规接口：便于在线监测真空度。
-
排气阀、排液阀：便于预冷、吹扫、检修。
-
紧急切断阀：长距离输送系统必备。
8. 试验与验收规范
-
内管耐压试验：1.5 倍设计压力水压或气压试验。
-
真空夹层检漏：氦质谱检漏，漏率≤1×10⁻⁹Pa・m³/s。
-
真空度测试、静态蒸发率测试、保冷性能测试。
-
出具出厂合格证、检测报告、特种设备相关文件。
三、规范合规对液氮真空管应用的重要价值
-
安全可靠
避免低温脆裂、泄漏、真空失效、超压爆炸等事故，满足特种设备监管要求。
-
极低冷损
规范设计可将冷损降低至传统保冷管的 1/10 以下，大幅减少液氮消耗。
-
温度稳定
保证输送全程温度稳定在 - 196℃，满足半导体、医疗、科研高精度要求。
-
长寿命
材料、真空、结构全流程合规，使用寿命可达 8~15 年。
-
运维成本低
少维修、少补氮、少故障，降低全生命周期成本。
四、工程选型与设计建议
-
优先选用符合JB/T 12665-2016的正规厂家产品，核查资质与检测报告。
-
按实际流量、压力、距离、安装环境做定制化设计。
-
安装单位必须具备压力管道安装资质，严格按规范施工。
-
定期检测真空度、焊缝、阀门、密封件，建立运维档案。
五、总结
液氮真空管不是普通管道，而是特种设备 + 真空绝热设备 + 深冷装备的集成体，其设计必须严格遵循JB/T 12665-2016为主、压力管道规范、绝热规范、材料焊接规范为辅的完整标准体系。从压力、温度、材料、真空、结构、补偿、焊接、检测到安全附件，每一项都有明确技术边界与强制要求。
