液氮管道选型直接关系到输送效率、运行成本和使用安全。面对不同的流量、距离和运行方式，材质、绝热形式、管径流速如何确定，是设计、采购和设备管理人员经常遇到的问题。

一、选型前先明确输送要求

液氮管道选型首先要明确基础参数：输送介质状态（液态液氮或低温氮气）、输送流量、工作压力、输送距离、连续运行还是间歇运行，以及对外表面温度、占地空间等的要求。这些条件决定了材质、绝热形式和管径的选择方向。

二、材质怎么选

（一）奥氏体不锈钢是低温管道的常用材料

304、304L、316、316L等奥氏体不锈钢在-196℃低温下仍能保持较好的塑性和冲击韧性，耐腐蚀性能好，焊接工艺成熟，是液氮管道中应用较为普遍的内管材料。其中304L、316L等低碳牌号碳含量一般不超过0.03%，可减少低温下碳化物析出对材料韧性的不利影响，在要求较高的场合使用更多。

（二）铝合金可用于轻量化场合

5083等铝合金具有良好的低温韧性、密度低，适合对重量敏感的场合（如移动式输送、特殊结构），但焊接与连接工艺要求较高，适用范围相对特定。

（三）普通碳钢不宜用于液氮管道

普通碳钢（如Q235、20#）在低温下会发生韧脆转变，冲击韧性显著下降，存在低温脆性开裂风险，不宜用于-196℃的液氮输送工况。低温管道材料的选择应满足GB/T 20801.1—2025《压力管道规范 第1部分：工业管道》等标准对材料适用性的要求；按ASME B31.3《工艺管道》等国际规范，低温工况用材料通常还要求通过冲击韧性试验验证。

三、绝热方式怎么选

液氮管道的绝热方式主要有普通保温与真空绝热两大类，二者各有适用场景。

（一）普通保温管道

在管道外依次设置绝热层（聚氨酯、PIR、泡沫玻璃、岩棉等）、防潮层和外护层，依靠低导热材料减少冷损。这类方案结构简单、初投资较低，适合输送距离短、间歇运行或冷损要求不高的场合；但绝热层一旦受潮、破损，性能下降较快，需要定期检查维护。

（二）真空绝热管道

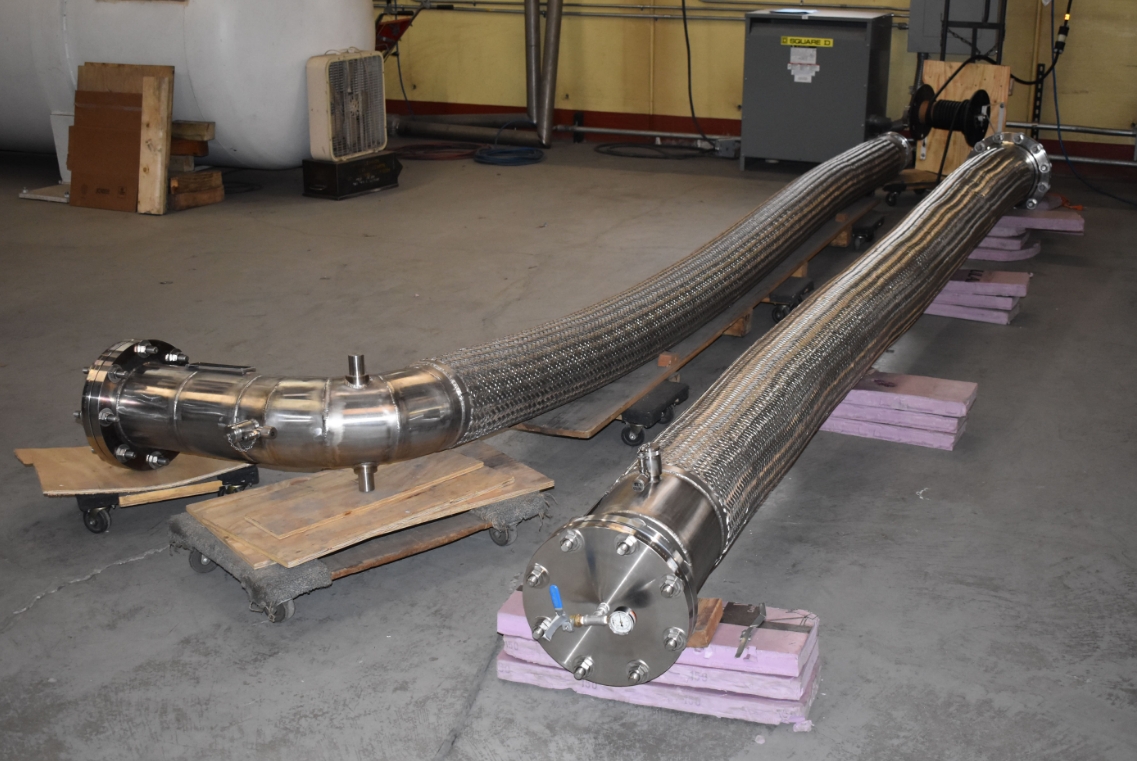

真空绝热管由内管、外管及二者之间的真空夹层（多层绝热）组成。夹层抽真空后，气体对流传热几乎被消除，漏热明显低于普通保温，正常状态下外管表面温度接近环境温度，可长期保持干燥无霜。适合长距离输送、连续运行、对外表面温度或空间有要求的场合。初投资相对较高，但运行冷损低，长距离工况下综合经济性可能更好。

（三）两种方式的对比

表1 普通保温管道与真空绝热管道的对比

注：表中漏热水平为定性比较。具体数值与绝热材料、结构形式、施工质量有关，选型时应以产品实测参数和设计计算结果为准。

四、管径与流速怎么定

（一）基本计算关系

管径、流速与流量的关系为：Q = v × A，其中Q为体积流量，v为平均流速，A为管道流通截面积。流量一定时，流速越低，管径越大、初投资越高；流速越高，压降越大，能耗、振动和气化风险相应上升。工程上通常先按经验流速初选管径，再校核压力损失。

（二）常用流速参考

根据工程经验，液态液氮在管道中的推荐流速一般为1～3 m/s，循环供液系统常控制在0.8～1.5 m/s；流速过高会加大压降和管道振动，还可能加剧气化、形成两相流。低温氮气（气态）输送的流速可适当放宽，一般按5～20 m/s选取。

（三）管径确定的步骤

一般按以下步骤进行：先根据用液设备的额定流量确定输送流量（并考虑同时使用系数）；再按推荐流速初选管径；然后校核压力损失与气化率，压降过大时增大一管径或适当降低流速；后结合液氮储罐的输送压力和下游设备允许压力进行复核。

五、别忘了冷缩补偿与安全附件

冷缩补偿

管道从常温降至-196℃会发生明显冷收缩，补偿不当会产生较大的温差应力。工程上优先利用管道走向上的L形、Z形弯头进行自然补偿，通过弯头变形吸收收缩量；空间受限不得不使用补偿器时，可选用波纹管补偿器，并对其疲劳寿命进行校核。同时应合理设置固定支架与导向支架，避免应力集中。

液氮管道选型不存在适用于所有工况的统一方案，需要在输送需求、初投资、运行冷损和安全之间综合平衡。先明确工况，再按材质—绝热—管径—补偿与安全的顺序逐项确定，是工程上较为稳妥的做法。具体项目建议由具备低温管道设计经验的专业单位完成详细计算与校核。
