液氮真空软管最小弯曲半径及安装要求

　　液氮真空绝热软管是低温供液系统的柔性补偿部件，常用于液氮罐、深冷箱、冷阱、汽化器之间的对接，用来吸收设备热收缩、装配偏差与振动位移。波纹管的弯曲状态直接决定使用寿命、承压稳定性和真空夹层完好性，小于小弯曲半径安装，易造成波纹管应力开裂、焊缝脱开、夹层真空提前衰减。

　　一、小弯曲半径是什么

　　小弯曲半径，指软管在不发生塑性变形、波纹不压扁、不出现损伤前提下，允许弯曲的小圆弧半径。该参数分为静态弯曲半径和动态弯曲半径：

　　静态弯曲半径：设备固定安装、后期几乎不再反复弯折，只做一次定型弯曲，取值偏小;

　　动态弯曲半径：设备存在振动、热胀冷缩往复位移，会持续小幅形变，必须放大半径，预留余量。

　　真空绝热软管和普通单层不锈钢波纹管软管有明显区别。它是双层波纹管 + 中间真空夹层结构，内层介质波纹管、外层保护波纹管同步变形，一旦弯折过度，两层波纹不同步挤压，会直接破坏夹层内多层绝热材料，造成真空失效，软管外壁结霜、冷损飙升。

　　重要提醒：厂家样本标注的小弯曲半径，一般为静态理论小值，工程安装建议额外放大 1.2～1.5 倍安全余量。

　　二、常用规格小弯曲半径参考

　　常规 316L 真空绝热液氮软管(法兰 / 卡套接头，标准壁厚) DN10(3/8 寸)：静态小弯曲半径约 150mm DN15(1/2 寸)：静态小弯曲半径约 200mm DN20(3/4 寸)：静态小弯曲半径约 250mm DN25(1 寸)：静态小弯曲半径约 300mm DN32：静态小弯曲半径约 400mm DN40：静态小弯曲半径约 500mm DN50：静态小弯曲半径约 600mm

　　动态工况(有持续振动、热位移)，按上面数值 ×1.5 执行。如果是加长波纹管、薄壁定制款，弯曲半径要求会更大，必须以对应厂家出厂参数为准，本表仅作为前期选型估算。

　　三、安装前基础要求

　　开箱检查：软管到货先核对规格、长度、接头形式，检查波纹管有无压扁、扭折、焊缝磕碰，外层护套有无破损。禁止使用已经被硬折、压扁的软管。

　　提前规划走向：优先走平缓圆弧，避免直角弯折、S 形连续急弯。同一根软管上尽量减少弯曲次数，弯头越多，疲劳风险越高。

　　严禁扭转：真空软管不允许承受扭转力矩。安装时，两端接头保持同轴，不要拧麻花。波纹管抗扭能力很差，微小扭转应力，长期运行会造成波纹根部开裂渗漏。

　　预留收缩补偿量：液氮通入后，管路、设备会低温收缩，软管不能拉紧绷直，要预留松弛余量，依靠圆弧吸收位移，不能靠拉伸软管来补偿。

　　四、弯曲布置规范

　　弯曲圆弧平滑过渡，不能出现尖角、折死弯。弯曲位置距离波纹管根部焊缝至少≥2 倍管径，不要紧贴接头根部弯折，焊缝位置是应力薄弱点。

　　多个弯段布置：两个相邻弯曲之间，预留一段直管段，直管段长度不小于软管外径的 3 倍，避免波纹叠加互相挤压。

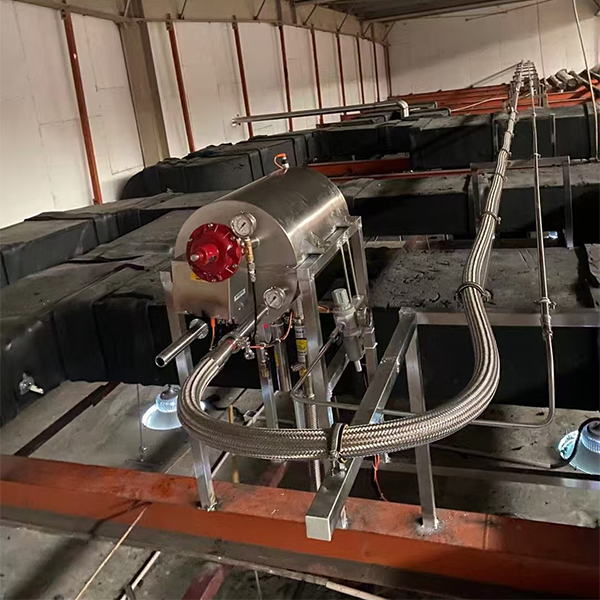

　　支撑与托举：长软管必须加装管托、卡扣支撑，不能悬空吊挂。悬空自重会持续拉扯波纹管，改变弯曲弧度，长期产生附加应力。支撑卡扣不能卡紧抱死，预留微量滑动空间。

　　避开热源、尖锐边角：软管远离电机、加热设备、高温管道;周边钢板、支架棱角做倒角防护，防止划伤外层波纹管。

　　五、位移补偿与振动工况的特殊要求

　　很多深冷箱、自增压液氮罐运行时存在热胀冷缩位移，还有泵体、风机带来的振动。

　　振动位置：优先加大弯曲半径，或者改用 U 型松弛布置，不要依靠小半径弯折吸振;

　　往复位移量大的场景，不建议单根软管反复形变，可调整管路布局，增加真空硬管膨胀节分担位移;

　　软管不能作为承重件，不可以用来悬吊阀门、过滤器、传感器等配件。

　　六、安装试压、预冷环节注意事项

　　管路装配完成后，先做气密性检漏，检漏时观察弯曲位置，压力试验过程软管形态不能发生形变。

　　预冷阶段，软管会随温度降低产生收缩，提前确认预留余量充足，防止预冷收缩后被拉紧。

　　投运后观察：合格的软管弯曲形态稳定，波纹均匀舒展，没有局部波纹被压扁、堆叠。如果局部波纹挤在一起，说明弯曲半径不足，需要重新调整走向。

　　七、巡检以及更换判定

　　日常巡检重点观察弯曲位置：

　　波纹均匀、无挤压变形、无裂纹、无局部鼓包，接头位置无持续结霜，属于正常;

　　波纹管出现波纹压扁、褶皱堆叠、外层开裂、弯曲位置反复结霜渗漏，立即停用更换;

　　振动工况下，缩短巡检周期，振动疲劳损伤是真空软管常见失效原因。

　　常见问题问答

　　问：小弯曲半径是内径还是外径?

　　答：行业标注的弯曲半径，一般指软管中心线弯曲半径，不是外径。

　　问：安装时稍微小于样本标注弯曲半径可以吗?

　　答：不建议。短期看似没问题，波纹管内部已经产生塑性应力，后续压力波动、冷热循环下会快速失效。

　　问：真空软管可以做成 S 弯吗?

　　答：可以，但两个弯之间必须保留足够直管段，并且每个弯的半径都满足要求，不建议连续紧凑 S 弯。

　　问：软管拉直绷紧使用行不行?

　　答：不行。低温收缩会产生拉力，容易拉坏接头焊缝，必须预留松弛余量。
