以下是使用红外测温仪检测液氮罐表面温度的 详细操作步骤，涵盖准备工作、检测流程、数据判读及安全注意事项，确保精准判断罐体真空性能：
-

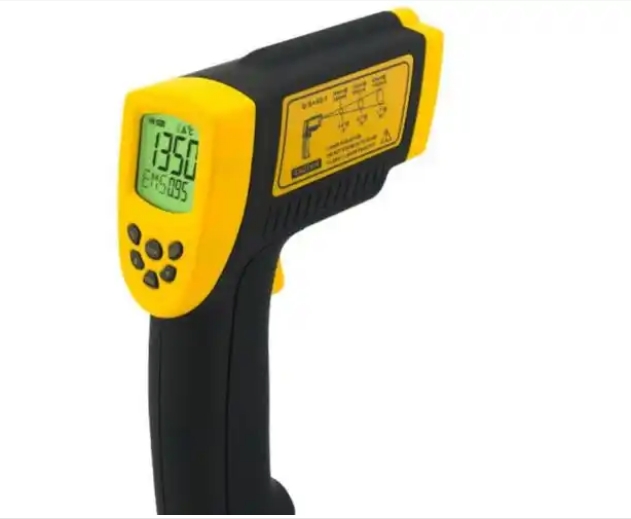

红外测温仪：选择量程覆盖 -30℃~100℃、精度 ±2% 或 ±2℃（取较大值）的工业级测温仪（如 FLUKE、Testo 品牌），具备单点测温及区域扫描功能；
-
记录表格：用于记录检测时间、罐体编号、各区域温度数据；
-
辅助工具：干燥抹布（擦拭罐体表面污渍，避免影响测温精度）、手套（防低温冻伤，建议使用防冻手套）。
-
检测环境温度稳定（建议 20℃~30℃，避免空调直吹或阳光直射罐体）；
-
罐体需 静置 30 分钟以上（避免刚开盖后内部低温影响表面温度，建议在加液后 2 小时或未开盖状态下检测）。
-
关闭罐体所有阀门（如进液阀、放空阀），确保处于密封状态；
-
用干燥抹布擦拭罐体表面，清除结霜、水珠或灰尘（结霜区域需自然融化后再检测，避免冰层隔热干扰数据）。
-
开机后校准至 “表面温度” 模式，发射率设置为 0.95（铝制罐体常见发射率，若罐体为不锈钢材质，发射率调至 0.90）；
-
距离罐体表面保持 10~30cm 检测距离（按测温仪说明书推荐距离，确保光斑完全覆盖被测区域）。
|
检测区域
|
检测目的
|
操作要点
|
|
罐颈（开口处）
|
初步判断密封与真空状态
|
环绕颈部 360° 扫描，正常应有轻微温度梯度（接触外界空气，温度略高于罐体中部，约 15℃~20℃）；若局部温度＜10℃，可能密封垫失效或真空层上端漏气。
|
|
筒体侧面
|
排查真空夹层整体性能
|
从部到底部纵向扫描，每 10cm 记录一个数据点，正常温差≤5℃；若某区域温度骤降（如从 20℃突降至 10℃），提示对应位置真空失效。
|
|
焊缝连接处
|
检测焊接部位密封性
|
重点扫描罐体与底座、提手焊接处，以及上下封头焊缝（应力集中易开裂），若焊缝周边温度比相邻区域低 5℃以上，可能存在微漏导致真空流失。
|
|
底座与支脚
|
检查底部隔热性能
|
检测底座金属支架温度，正常应与室温接近（≥15℃）；若底座发冷（＜10℃），可能真空层底部破损，低温传导至支撑结构。
|
|
阀门与接口
|
排查阀门密封是否漏气
|
检测进液阀、安全阀表面温度，正常与罐体表面一致；若阀门手柄或接口处温度明显低于罐体（如温差＞10℃），可能阀门密封圈老化导致液氮微漏。
|
-
绘制罐体简易示意图，标注各检测点温度（如 “颈部左侧 18℃，右侧 17℃”）；
-
记录检测时间、环境温度、罐体当前液氮存量（如 “2025 年 5 月 14 日，室温 25℃，罐内剩余液氮 30%”）。
-
整体温度：在室温 25℃环境下，罐体外壳温度 ≥15℃（真空层有效隔热，仅少量低温通过传导散失）；
-
温度均匀性：各区域温差 ≤5℃（除罐颈因接触外界空气可能略低外，筒体、底座温度应相对均匀）；
-
温度稳定性：重复检测同一位置，10 分钟内温度波动 ≤2℃（无持续下降趋势）。
-
局部低温：任一区域温度 ≤10℃（如筒体中部出现 10℃以下低温点），或某区域温度比相邻点低 ≥8℃，提示对应位置真空层破损；
-
温度梯度异常：从罐颈到底部温度呈 “断崖式下降”（如部 20℃，中部 15℃，底部 5℃），说明真空层整体失效，低温从底部泄露；
-
持续降温：间隔 30 分钟两次检测，同一位置温度下降 ≥3℃（排除环境温度降低因素），表明真空层正在缓慢漏气。
-
防护装备：检测时佩戴 防低温手套 + 护目镜，避免罐体表面冷凝水接触皮肤（-196℃液氮溅出可导致冻伤）；
-
测温仪使用：勿将测温仪激光瞄准器直射眼睛，避免长时间对准太阳或强光源校准（影响传感器精度）；
-
异常处理：若检测发现低温区域，立即停止使用罐体，优先转移内部样本至备用罐，再联系厂家检修（真空层维修需专业设备，不可自行拆解）。
-
场景：检测 20L 液氮罐（铝制外壳，室温 22℃）
-
检测结果：
-
罐颈温度：16℃~18℃（正常）；
-
筒体中部：20℃（均匀）；
-
底座支架：21℃（与室温一致）；
-
结论：真空度正常，无需额外处理。
若检测发现底座温度仅 8℃，且筒体中部有 12℃低温点，则判定为 底部真空失效，需立即转移样本并报修。
通过上述步骤，可快速定位液氮罐表面异常低温区域，结合蒸发率检测（如称重法），能更精准判断真空度是否正常。建议对重要罐体建立 温度检测台账，定期（每月）记录数据，通过趋势分析提前发现真空性能下降隐患。
