液氮罐主安全阀与副安全阀的区别与作用

液氮罐的安全泄放装置是防止罐体超压变形或破裂的后一道屏障。无论是自增压补液罐还是大型液氮储槽，超压风险始终存在 —— 增压阀失灵、环境温度骤升、排液管路堵塞都可能导致罐内压力快速攀升。为此，液氮罐普遍采用主副两安全泄放设计，主安全阀负责常规超压保护，副安全阀（或爆破片）负责主阀失效后的终保护。两装置的动作压力、工作原理和维护方式各不相同，理解它们的区别是安全操作的基础。

一、主安全阀的作用与工作原理

主安全阀是液氮罐上常用的超压保护元件，安装在罐体气相空间的管路上，属于弹簧式或先导式泄压阀。当罐内压力升高到整定压力（开启压力）时，阀瓣在气体压力作用下克服弹簧预紧力自动抬起，氮气从泄放口排出，罐内压力随之下降；当压力回落到回座压力以下时，阀瓣在弹簧力作用下自动闭合，恢复密封状态。

主安全阀的整定压力按 GB/T 16774-2012《自增压式液氮容器》的规定，设定为高工作压力的 1.1 至 1.15 倍。以常见的低压自增压液氮罐为例，高工作压力为 0.09MPa，主安全阀整定压力通常设为 0.099MPa 至 0.12MPa；储存型液氮生物容器工作压力更低，整定压力一般在 0.10MPa 至 0.15MPa 之间。部分高压液氮杜瓦的主安全阀整定压力可达 1.5MPa 至 2.0MPa，具体取决于罐体设计压力。

主安全阀的核心特点是可重复使用。正常起跳泄压后，只要密封面没有损坏，阀门会自动回座并继续保压，无需更换。但频繁起跳会导致密封面磨损，出现回座后微漏、保压困难等问题，因此日常操作中应尽量避免依赖安全阀泄压，压力达到警戒值（通常为整定压力的 80% 至 90%）时就应手动打开放空阀泄压。

二、副安全阀的作用与两种形式

副安全阀是主安全阀的冗余备份，当主安全阀因卡涩、结冰、密封面损坏等原因无法正常开启时，副安全装置动作，防止罐内压力继续升高导致罐体变形或破裂。液氮罐上的副安全装置主要有两种形式：爆破片和第二安全阀。

爆破片是常见的副安全装置，由一片精密加工的金属膜片构成，安装在立的泄放口上。当罐内压力达到爆破压力时，膜片沿预制刻槽或薄弱区域瞬间破裂，提供大通道的紧急泄放。按 GB/T 16774-2012 规定，爆破片的爆破压力设定为高工作压力的 1.2 至 1.3 倍，高于主安全阀的整定压力，确保主阀优先动作。低压自增压罐的爆破片常见爆破压力为 0.12MPa 至 0.35MPa，高压杜瓦可达 1.2MPa 以上。爆破片的特点是动作可靠、密封零泄漏、不受低温和介质腐蚀影响，但属于一次性元件，爆破后必须更换，且破裂前无预警。

第二安全阀形式则是在管路上并联两个安全阀，主阀整定压力较低先动作，副阀整定压力较高后动作。这种设计的好处是两个阀都可重复使用，副阀动作后无需更换膜片，但缺点是两个弹簧式阀门都存在卡涩和泄漏的可能，冗余可靠性不如爆破片。部分运输型液氮罐和大型储槽采用这种双安全阀设计。

三、主副安全阀的核心区别

动作压力不同是直观的区别。主安全阀整定压力为高工作压力的 1.1 至 1.15 倍，副安全装置（爆破片或第二安全阀）的动作压力为高工作压力的 1.2 至 1.3 倍，两者之间留有明确的压力梯度，确保正常工况下只有主阀动作，副阀处于待命状态。

工作原理和可复用性不同。主安全阀是弹簧加载的自动阀门，起跳后自动回座，可重复使用；爆破片是剪切破坏型元件，一旦破裂即失效，必须停机更换；第二安全阀虽然可重复使用，但整定压力更高、平时不动作，密封面长期处于静止状态，可能因结冰或杂质卡涩而失效。

密封性能不同。爆破片在破裂前是金属静密封，泄漏率为零，适合对蒸发率要求严格的液氦或高纯液氮场景；主安全阀的阀瓣与阀座之间是动密封，长期使用后可能出现微漏，需要定期校验。第二安全阀的密封性能与主阀相同，也存在微漏风险。

维护要求不同。主安全阀按 TSG 23-2021《气瓶安全技术规程》要求每年至少校验一次，检查整定压力、回座压力和密封性能；爆破片无需日常校验，但需按厂家规定的使用周期（通常 2 至 3 年）定期更换，即使未爆破也要更换，因为金属膜片长期受低温和压力交变作用会产生疲劳；第二安全阀同样需要每年校验。

泄放能力不同。爆破片破裂后泄放面积大，能在短时间内排出大量气体，适合火灾等端工况下的紧急泄压；主安全阀的泄放能力按正常超压工况设计，泄放面积相对较小，但足以应对增压阀失灵等常见故障。

四、安装方式与标准要求

按 GB/T 18442.6-2011《固定式真空绝热深冷压力容器 第 6 部分：安全防护》的要求，安全阀和爆破片应并联安装，各自立连接到内胆气相空间。安全阀的整定压力不大于内胆设计压力，其泄压能力应能限制内胆压力不超过设计压力的 1.1 倍；爆破片的泄压能力应能限制内胆压力不超过设计压力的 1.16 倍；两者同时动作时，总泄压能力应能限制压力不超过设计压力的 1.21 倍。

并联安装的好处是两个装置互不干扰，主阀动作时不会影响爆破片，反之亦然。部分早期产品采用串联安装（爆破片在安全阀入口侧），可以保护安全阀免受低温介质腐蚀，但爆破片破裂后会导致安全阀同时失效，目前已较少采用。

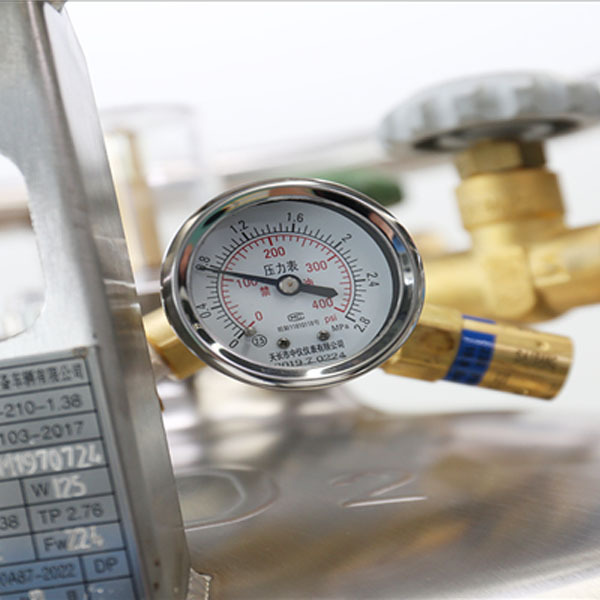

GB/T 16774-2012 还要求安全阀和爆破片的排气方向应避开操作人员，泄放口应引至室外或安全区域，防止氮气大量排放导致局部缺氧。压力表应有指示高工作压力的红色标记，并在有效检定期内使用。

五、不同类型液氮罐的配置差异

小型储存型液氮罐（10L 至 50L，静态保存样本用）通常只配一个安全阀，整定压力 0.10MPa 至 0.15MPa，不设爆破片，因为这类容器工作压力低、自然蒸发为主，超压风险小，且容积小、能量有限。

自增压液氮罐（补液罐、运输杜瓦）必须配置主安全阀加爆破片的双重保护，因为这类容器带增压系统，存在增压阀失灵导致压力持续升高的风险。GB/T 16774-2012 明确要求自增压式液氮容器配备安全阀和爆破片，200L 及以上容器还需增加消声器，降低泄压时的噪音。

大型固定式液氮储槽（5m³ 以上）按压力容器设计，配置更为复杂，通常设两个主安全阀（一用一备）加爆破片，部分还配紧急切断阀和压力远传联锁。这类储槽的安全阀整定压力按设计压力确定，爆破片作为终保护，定期校验和更换要求更严格。

六、日常运维与故障判断

主安全阀的日常检查重点是有无泄漏。在罐体保压状态下，用肥皂水涂抹安全阀出口，若持续冒泡说明密封面损坏，需要更换或校验。安全阀起跳后若出现持续漏气，说明阀瓣被冰屑或杂质卡住，可短暂开启放空阀让气流冲刷阀座，仍无法恢复时需停机检修。

爆破片的检查重点是外观有无变形、锈蚀和损伤，以及是否在有效期内。爆破片一旦动作（破裂），罐内压力会迅速降至常压，此时应立即关闭增压阀和进排液阀，疏散人员，待压力泄尽后更换爆破片。更换时需确认新爆破片的爆破压力、口径和材质与原设计一致，不可随意替换。

压力异常时的判断逻辑：罐内压力缓慢升高但未超过主阀整定压力，属正常蒸发或增压过程，打开放空阀即可；压力超过主阀整定压力但主阀未动作，应立即手动放空并检查主阀是否卡涩；压力超过爆破片爆破压力，说明主阀已失效，爆破片将动作或已动作，需紧急撤离并按预案处理。
