液氮作为常用深冷低温介质，具备温度低、易气化、膨胀系数大的物理特性，工业输送所用管道多为真空绝热双层夹套结构。管道真空度是衡量液氮输送系统绝热性能、运行稳定性的核心指标，直接决定管道保冷效果、介质输送效率及设备使用寿命。真空度不达标会引发管道结霜、液氮汽化量飙升、管路冻堵、压力异常波动等问题，严重时会影响现场安全生产。
一、液氮输送管道真空结构与作用原理

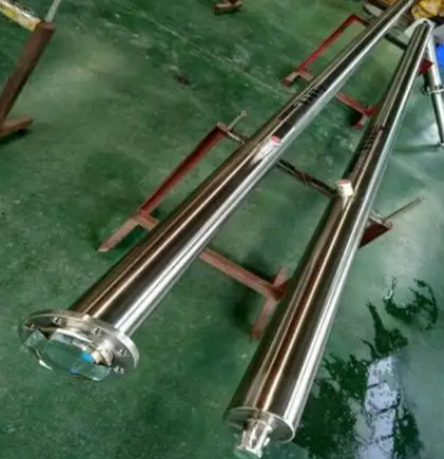

工业常规液氮输送管道均采用双层真空绝热结构，分为内层介质输送管与外层保护套管，两层管壁之间为真空夹层。该结构通过抽取夹层内部空气，形成高真空环境，大程度减少空气对流与热传导，阻隔外界热量传入管道内部，抑制液氮受热气化，实现低温介质的稳定输送。真空夹层的真空度数值，是判定管道绝热性能是否合格的关键依据，也是管道安装验收、大修复检、日常运维的必检项目。
区别于普通压力管道的内部介质抽真空，液氮输送管道的真空检测核心针对夹层绝热层，与管道内介质输送压力属于两套立参数，实操过程中需区分检测、分开管控，避免参数混淆导致验收失误。
二、现行权威真空度合规标准
目前液氮真空绝热输送管道的真空度要求，主要依据JB/T 12665-2016《真空绝热低温管》、GB/T 18443.2-2010《真空绝热深冷设备性能试验方法》等标准，结合工业通用施工验收规范，区分出厂验收、工程竣工、日常运行三类场景，制定分真空度指标，适配不同工况使用需求。
1. 出厂及竣工验收标准
全新管道出厂检测、现场安装竣工及大修后验收，需满足高真空多层绝热管道核心标准：常温环境下，管道夹层真空度≤5×10⁻²Pa；低温液氮工况运行状态下，真空度需稳定≤5×10⁻³Pa。对于高精度实验、精密低温输送等特殊场景，管道真空度需提升至≤1×10⁻³Pa，保障低的热传导损耗。
行业通用严控验收指标中，常规工业液氮输送管道夹层真空压力需低于0.004Pa，配套整体真空泄漏率≤2×10⁻¹⁰Pa·L/s，杜绝微量漏气导致的真空失效问题。
2. 日常运行维持标准
管道投入常态化运行后，受环境温度、设备老化、密封损耗等因素影响，真空度会出现缓慢衰减。行业通用运维合格标准为：管道夹层真空度维持在10⁻²Pa～10⁻⁴Pa区间内，且无持续衰减趋势。若真空度降至10⁻²Pa以上，说明夹层绝热性能下降，需及时停机复检、补抽真空。
3. 管道预处理置换参考标准
新装管道、长期停用复投管道，在正式抽高真空前，需开展前置置换抽气作业，预处理阶段真空度达到86.7kPa以上，可有效置换夹层内残留空气、水汽，避免水分低温结冰、杂质堆积影响真空稳定性，为后续高真空抽取奠定基础，该指标仅作为前置管控依据，不作为终验收标准。
三、真空度试验适用关键场景
液氮输送管道真空检测并非一次性工序，需贯穿设备全生命周期，关键检测场景包含四项，杜绝隐患积累：
1. 新管道安装竣工后：管道焊接、装配、保冷施工全部完成，压力试验合格后，必须开展夹层抽真空试验，达标后方可投入使用；
2. 管道大修及部件更换后：涉及管道切割、焊接、法兰拆装、密封件更换、夹层检修等作业，完工后需重新检测真空度；
3. 长期停用复投前：管道停用超过30天，夹层易渗入空气、积聚水汽，复投前需全面复测真空度；
4. 日常运维定期检测：常规工业管道每周开展检漏排查，每年进行一次真空度全面复测，及时捕捉真空衰减问题。
四、真空度检测与合格判定实操规范
为保障检测数据有效，规避假性达标、漏检等问题，现场试验需严格遵循标准化流程，统一判定依据。
1. 检测环境要求：试验需在常温、无风、无粉尘干扰的洁净环境开展，避免环境气流、温度大幅波动影响真空计检测精度，检测前需静置管道2小时以上，保证管道温度与环境温度平衡。
2. 标准化抽真空流程：采用分缓慢抽真空模式，分2至3次逐降压，平衡夹层各处压力，彻底排出死角残留气体与水汽，禁止速抽真空导致密封结构受力损伤，影响管道使用寿命。
3. 保压判定标准：抽真空至额定标准数值后，关闭真空机组，静态保压24小时。保压期间真空度无明显回升、泄漏率符合规范要求，即为试验合格；若出现压力回升、真空度衰减过快，判定为不合格，需排查密封焊缝、法兰接口、真空阀门等薄弱点位，修复后重新试验。
4. 主流检测方式：工业现场优先采用真空计直接检测，密封式夹层管道可采用压力升间接测量法，高精度验收需搭配氦质谱检漏仪，排查微漏点位，保障管道真空稳定性。
五、真空度不达标引发的设备与运行隐患
液氮管道真空度不达标，核心问题为夹层绝热失效，会引发一系列连锁故障，影响系统安全稳定运行：
1. 介质损耗大幅增加：真空失效导致外界热量大量侵入管道，液氮受热快速气化，管道排气频次增多，介质损耗升高，生产运行成本增加。
2. 管道冻堵与结构损伤：夹层残留空气、水汽遇低温凝结成冰粒，易造成管路、阀门节流位置堵塞，引发输送卡顿；同时冷热交替频繁会导致管道材质应力变化，加速密封件老化、焊缝损伤。
3. 运行压力异常：液氮大量气化会造成管道内部压力骤升、波动频繁，增加管道超压、振动变形风险，易触发泄压装置频繁起跳，影响系统运行稳定性。
4. 安全隐患累积：真空失效严重时会导致管道外壁大面积结霜、结露，加剧设备锈蚀，长期运行可能引发管路泄漏，液氮外泄后快速气化稀释环境氧气，存在窒息安全风险。
六、真空度常态化运维管控要点
为长期维持液氮管道合格真空状态，保障设备长效运行，日常运维需落实标准化管控措施：
1. 建立全周期检测台账，详细记录每次真空度数值、检测时间、环境条件及整改情况，实现数据可追溯，把控真空衰减规律；
2. 重点排查管道法兰、真空封口、阀门填料、焊缝等易泄漏点位，定期开展氦质谱检漏，提前处置微漏隐患；
3. 严格管控管道运行环境，避免外力撞击、暴晒、积水浸泡，保护管道外层结构与真空密封性能；
4. 发现真空度超标、管道异常结霜、气化量骤增等问题，立即停机排查，禁止带故障运行，隐患整改复检合格后方可复产。
液氮输送管道真空度需严格遵循国标分标准，工业常规管道验收核心指标为常温≤5×10⁻²Pa、低温工况≤5×10⁻³Pa，精密场景需达到≤1×10⁻³Pa，运行期间需稳定维持在10⁻²Pa～10⁻⁴Pa区间。真空度是保障液氮管道绝热性能、输送效率与运行安全的核心参数，施工验收、大修复检、日常运维各阶段均需严格执行试验规范与判定标准，通过标准化管控规避冻堵、超压、介质损耗超标等问题，保障液氮输送系统长期安全、稳定、经济运行。
